OYNAR BAŞLI (SİMETRİK) HALAT ŞİŞESİ SAC

Teknik Dökümanı İncele

Kullanım Alanları

Asansör sisteminde kabin ve karşı ağırlığı taşıyan çelik halatların bağlantısında kullanılır. Çelik halatların uçlarını sabitlemek, gerilimini ayarlamak ve düzgün çalışmasını sağlamak amacıyla kullanılan mekanik bir sistemdir.

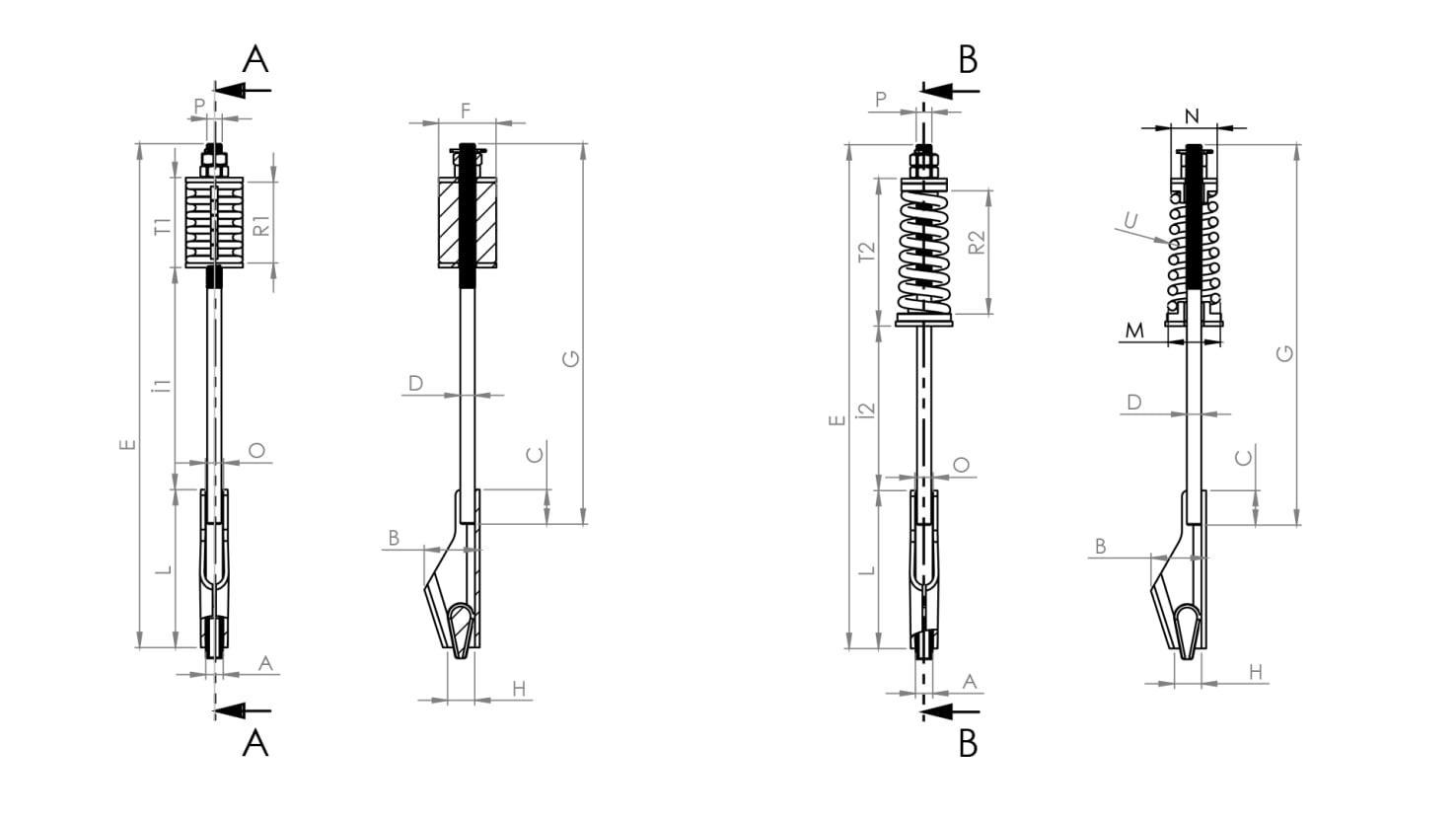

Teknik Çizim

Teknik Datalar

TİP Model	E mm	L mm	I1 mm	T1 mm	P	R1 mm	O mm	T2 mm	R2 mm	I2 mm	A mm	B mm	C mm	D mm	F mm	G mm	H mm	M mm	N mm	U
PROSH-06	480	165	204	78	M14X2	70	21	129	106	167	20	61	12,6	50	32	14,5	29	45	41	Ø8
PROSH-07	395	130	175	58	M12x1,75	50	16,5	125	100	111	14	47	10,6	40	32	12,5	22	36	36	Ø6
PROSH-10	485	165	200	78	M16X2	70	21	129	106	149	20	61	14,5	50	40	16,5	29	45	41	Ø8
PROSH-11	425	105	216	78	M14X2	70	18	129	106	168	15,5	52	12,6	50	32	14,5	26	45	41	Ø8
PROSH-12	360	105	172	58	M12x1,75	50	15	125	100	103	14	44	10,6	40	32	12,5	21	36	36	Ø6
PROSH-13	285	86	128	48	M12x1,75	40	12,5	108	100	63	9	35	10,6	30	23	10,5	16,5	25	25	Ø6
PROSH-14	285	86	136	48	M10X1,5	40	10	72	64	100	9	35	8,8	30	23	10,5	16,5	23,5	23,5	Ø4,5
